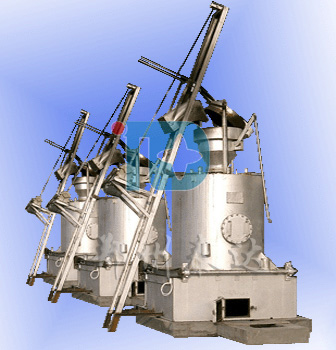

一、QM-3型煤气发生炉简介

       该系列煤气发生炉是我公司自行开发的煤炭气化装置，是一种新型高效的节能环保产品,它具有如下特点：
节能环保：1Kg标准煤转化为煤气后再燃烧产生的热量相当于0.6Kg柴油、0.5Kg重油、0.3Kg液化石油气、6.5度电产生的热量。烟气排放符合GB9078-96环保标准。另外,我公司可以根据用户的要求设计制做专用的热风炉。 同时也承接各种燃油、天然气、燃煤及电热风炉的改造。其加热成本比用电节省70%，比燃油节省40～60%，比燃气节省30%。
采用往复炉排除渣结构：具有强大的破渣、松渣及透气的能力，炉体不易结渣。
采用独特的灰盘结构设计：炉篦被低温炉渣所保护，从而大大延长篦的使用寿命；
灰仓部分使用大面积的水封防爆槽：反应灵敏，使用更安全；
煤气的产生能与其它加热设备联动：能方便的实现温度的自动控制；
煤气随用随产，直接燃烧：不需除尘、降温、加压储存等复杂工序，生产成本大幅度下降。
机械加料、除渣：集中控制，操作简单，劳动强度低。
安装方便：不需特制地基，一般地面均可安装。
能与各种加热设备灵活配套：广泛应用于煤气热处理加热炉、煤气锻造炉、煤气钳锅炉、煤气模壳培烧炉、煤气烤包炉、煤气树脂砂热法再生炉、煤气玻璃熔化炉、煤气陶瓷烧成炉以及煤气耐火材料倒烟窑、隧道窑等领域的节能环保技术改造。同时也可适用要求温度在1350℃以下各种烘干、锻烧、预热等设备的配套热源改造。

二、QM-3型煤气发生炉的技术参数

型号名称	单位	QM600	QM800	QM1000	QM1200	QM1500	QM1800
炉膛面积	M2	0.282	0.502	0.785	1.13	1.77	2.54
适用煤种	无烟煤、不粘结烟煤、长焰煤、褐煤等
燃煤粒度	mm	13-25（含粉量小于2%）、25-50（含粉量小于5%）
煤气产量	Nm3/h	68-180	140～350	245～490	420～670	560～1200	1200～1600
燃料耗量		20～60	40～100	70～140	120～190	160～350	350～460
气化强度	kg/h	20-60	30-100	50-160	80-230	150-350	200-510
耗水量	kg/h	10-35	20-60	30-100	50-140	90-210	150-350
铭牌功率	kw	5.5	6.7	6.7	6.7	8.2	15
额定电耗	kw/h	1.5	2.5	2.5	2.8	3	6
煤气热值	KJ/Nm3	5020-5670
煤气出口温度	℃	300-500
气化效率		标态＞73% 热态＞80%
煤气出口压力	Pa	<1000
水套蒸汽压力	Pa	≤1500
煤气含尘量	mg/Nm3	≤50
外型尺寸 长*宽*高	m	2*2.3*5.8	2.2*2.5*5.8	2.4*2.7*5.8	2.6*2.8*6.0	2.8*3*6.0	3*3.5*6.0
