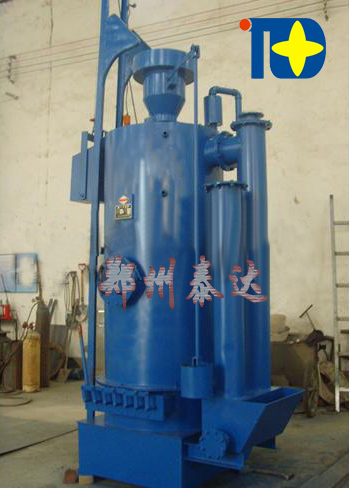

煤气发生炉



全国24小时销售热线:

0371-86565119

煤气发生炉

QM-1型单段煤气发生炉技术参数

名称

 单位 发生炉规格
炉膛直径 mm 1600 1800 2000 2400 2600 3000 3200
炉膛断面积 m2 2 2.54 3.14 4.52 5.31 7.07 8.04
燃料层高度 mm 1000 1000 1000 1000 1000 1000 1000
火层高度 mm 100～300
灰层高度 mm 100～300
适用燃料 不粘结性烟煤、无烟煤、焦炭
燃料粒度 mm 13～25 25～50
燃料耗量 Kg/h 350～460 500～600 500～720 700～1040 850～1200 1700～2000 1800～2200
气化剂 空气、水蒸气
煤气产量 Nm3/h 1200～1600 1500～2100 1750～2500 2500～3600 3000～4300 6000～7000 6500～7500
灰盘转速 r/h 3.5 3.5 2.23 2 1.7 1.7 1.7
煤气热值 KJ/Nm3 5020～5670
煤气出口温度 ℃ 400～550
煤气出口压力 Pa 980～1470 1470-1960
鼓风压力 Pa <4000 <6000
饱和空气温度 ℃ 50-65
水套工作压力 Pa <100Kpa <294Kpa
探火孔压力 Pa <100Kpa <294Kpa
炉箆传动 电机功率 KW 4 5.5
煤斗提升 电机功率 KW 1.5 3
设备总重 T 12 15 19 24 28 42 45

QM-2型单段式煤气发生炉参数表

项目 单位 规格型号
QM0.8 QM1.0 QM1.2 QM1.5 QM1.6
炉堂直径 mm 800 1000 1200 1500 1600
炉床有效面积 M2 0.5 0.785 1.13 1.77 2.01
适用燃料 弱粘性烟炭、无烟碳、焦炭
燃料粒度 mm 13-25 25-50
燃料耗量 Kg/h 40～100 70～140 120～190 160～350 350～460
气化剂 空气、蒸汽
煤气产量 Nm3/h 140～350 245～490 420～670 560～1200 1200～1600
煤气热值 Kj/Nm3 5020～5670(与煤种有关)
水套受热面积 M2 4.02 5.02 6.78 10.37 11.06
蒸气产量 Kg/h 60 80 130 200 220
煤气出口温度 ℃ 300-500
煤气出口压力 Pa ＜1000
煤气出口直径 mm 219 273 325 426 426
空气压力 Pa ＜3000
饱和空气温度 ℃ 50-60
灰盘转速 R/H 0.177-1.77
进风口直径 mm 108 108 133 165 219
整机功率 kw ＜6 ＜6 ＜6 ＜7 ＜8
设备总重 T 3.5 4.5 5 7.5 10

QM-3型煤气炉主要技术参数

型号名称

 单位 QM600 QM800 QM1000 QM1200 QM1500 QM1800
炉膛面积 M2 0.282 0.502 0.785 1.13 1.77 2.54
适用煤种 无烟煤、不粘结烟煤、长焰煤、褐煤等
燃煤粒度 mm 13-25（含粉量小于2%）、25-50（含粉量小于5%）
煤气产量 Nm3/h 68-180 140～350 245～490 420～670 560～1200 1200～1600
燃料耗量   20～60 40～100 70～140 120～190 160～350 350～460
气化强度 kg/h 20-60 30-100 50-160 80-230 150-350 200-510
耗水量 kg/h 10-35 20-60 30-100 50-140 90-210 150-350
铭牌功率 kw 5.5 6.7 6.7 6.7 8.2 15
额定电耗 kw/h 1.5 2.5 2.5 2.8 3 6
煤气热值 KJ/Nm3 5020-5670
煤气出口温度 ℃ 300-500
气化效率   标态＞73% 热态＞80%
煤气出口压力 Pa <1000
水套蒸汽压力 Pa ≤1500
煤气含尘量 mg/Nm3 ≤50
外型尺寸
长*宽*高		 m 2*2.3*5.8 2.2*2.5*5.8 2.4*2.7*5.8 2.6*2.8*6.0 2.8*3*6.0 3*3.5*6.0
